綜合布線及無線網絡系統

計算機網絡系統(Data Network System)是把分布在不同地點且具有獨立功能的多個計算機，通過通信設備和線路連接起來，在功能完善的網絡軟件運行下，以實現網絡中資源共享為目標的系統。

    計算機網絡系統的功能主要表現在硬件資源共享、軟件資源共享和用戶間信息交換三個方面。
1）硬件資源共享?？梢栽谌W(wǎng)范圍內提供對處理資源、存儲資源、輸入輸出資源等昂貴設備的共享，使用戶節省投資，也便于集中管理和均衡分擔負荷。

2）軟件資源共享。允許互聯網上的用戶遠程訪問各類大弄數據庫，可以得到網絡文件傳送服務、遠地進程管理服務和遠程文件訪問服務，從而避免軟件研制上的重復勞動以及數據資源的重復存貯，也便于集中管理。

3）用戶間信息交換。計算機網絡為分布在各地的用戶提供了強有力的通信手段。用戶可以通過計算機網絡傳送電子郵件、發布新聞消息和進行電子商務活動。

    網絡類型的劃分標準各種各樣，但是從地理范圍劃分是一種大家都認可的通用網絡劃分標準。按這種標準可以把各種網絡類型劃為局域網（Local Area Network，LAN）、廣域網（Wide Area Network，WAN）和城域網（Metropolitan Area Network，MAN）。

    通常我們常見的“LAN”就是指局域網，這是我們最常見、應用最廣的一種網絡?，F(xiàn)在局域網隨著整個計算機網絡技術的發展和提高得到充分的應用和普及，幾乎每個單位都有自己的局域網，有的甚至家庭中都有自己的小型局域網。很明顯，所謂局域網，那就是在局部地區范圍內的網絡，它所覆蓋的地區范圍較小。局域網在計算機數量配置上沒有太多的限制，少的可以只有兩臺，多的可達幾百臺。一般來說在企業局域網中，工作站的數量在幾十到兩百臺次左右。在網絡所涉及的地理距離上一般來說可以是幾米至10公里以內。局域網一般位于一個建筑物或一個單位內，不存在尋徑問題，不包括網絡層的應用。

    LAN特點就是：連接范圍窄、用戶數少、配置容易、連接速率高。目前局域網最快的速率要算現今的10G以太網了。IEEE的802標準委員會定義了多種主要的LAN網：以太網（Ethernet）、令牌環網（Token Ring）、光纖分布式接口網絡（FDDI）、異步傳輸模式網（ATM）以及最新的無線局域網（WLAN）。

    這種網絡一般來說是在一個城市，但不在同一地理小區范圍內的計算機互聯。這種網絡的連接距離可以在10￣100公里，它采用的是IEEE802.6標準。MAN與LAN相比擴展的距離更長，連接的計算機數量更多，在地理范圍上可以說是LAN網絡的延伸。在一個大型城市或都市地區，一個MAN網絡通常連接著多個LAN網。如連接政府機構的LAN、醫院的LAN、電信的LAN、公司企業的LAN等等。由于光纖連接的引入，使MAN中高速的LAN互連成為可能。

　　城域網多采用ATM技術做骨干網。ATM是一個用于數據、語音、視頻以及多媒體應用程序的高速網絡傳輸方法。ATM包括一個接口和一個協議，該協議能夠在一個常規的傳輸信道上，在比特率不變及變化的通信量之間進行切換。ATM也包括硬件、軟件以及與ATM協議標準一致的介質。ATM提供一個可伸縮的主干基礎設施，以便能夠適應不同規模、速度以及尋址技術的網絡。ATM的最大缺點就是成本太高，所以一般在政府城域網中應用，如郵政、銀行、醫院等。

    廣域網也稱為遠程網，所覆蓋的范圍比城域網（MAN）更廣，它一般是在不同城市之間的LAN或者M(jìn)AN網絡互聯，地理范圍可從幾百公里到幾千公里。 因?yàn)榫嚯x較遠，信息衰減比較嚴重，所以這種網絡一般是要租用專線，通過IMP（接口信息處理）協議和線路連接起來，構成網狀結構，解決循徑問題。這種城域網因?yàn)樗B接的用戶多，總出口帶寬有限，所以用戶的終端連接速率一般較低，通常為9.6Kbps￣45Mbps 如：郵電部的CHINANET，CHINAPAC，和CHINADDN網。

    互聯網又因其英文單詞“Internet”的諧音，又稱為“英特網”。在互聯網應用如此發展的今天，它已是我們每天都要打交道的一種網絡，無論從地理范圍，還是從網絡規模來講它都是最大的一種網絡，就是我們常說的“Web”、“WWW”和“萬維網”等多種叫法。從地理范圍來說，它可以是全球計算機的互聯，這種網絡的最大的特點就是不定性，整個網絡的計算機每時每刻隨著人們網絡的接入在不變的變化。當您連在互聯網上的時候，您的計算機可以算是互聯網的一部分，但一旦當您斷開互聯網的連接時，您的計算機就不屬于互聯網了。但它的優點也是非常明顯的，就是信息量大，傳播廣，無論你身處何地，只要聯上互聯網你就可以對任何可以聯網用戶發出你的信函和廣告。

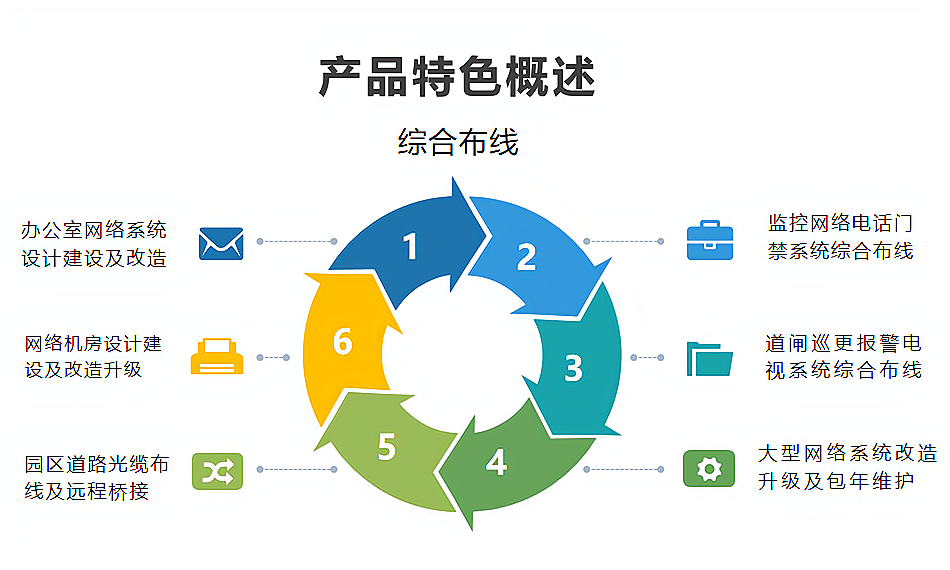

     隨著當今電子技術的發展，一個 現代化的辦公環境里會擁有很多諸如：電腦、打印機、集團電話、網絡交換機、傳真機、復印機等電子辦公設備。這些設備的有效使用首先要有一套完整的綜合布線 系統，一般布線系統都是與裝修同步進行，有些客戶把此工作交給裝修公司來完成，但是以我們的經驗，裝修公司并沒有專業的工具和相關知識，所完成的綜合布線 隱患較多。如：線路不通、線序不對、布線材料不合格，日后擴展不方便等。

在無線網絡技術日漸成熟的今天，無線覆蓋解決方案能很好地滿足學校師生對校園網的種種特殊要求，更能支持學校多個部門的教學科研工作。主要包括但不限于學校新生報到現場；協助教務處建設移動交互學習體驗教室；配合會務中心提供學術會議無線網絡支持；學校行政辦事大廳業務處理；圖書館信息網絡共享；學校無線移動門戶應用等?？梢赃@樣說，無線網絡已經延伸至教學科研各個角落，與此同時，鑒于無線網絡具備有傳統網絡不能比擬的易擴散容性和自由移動性，它已成為眾多校園網絡解決方案的理想選擇。
隨著校園網無線網路的建成，學校師生可在教室、辦公室、會議室甚至校園草坪上，通過無線網上網，這都源于無線局域網拓展了有線網絡的覆蓋范圍，使得隨時隨地的網絡接入成為可能。但在使用無線網絡的同時，由于不少無線接入點沒有很好地考慮無線接入的安全問題，也就不能 防范不明身份的用戶進入無線網絡，從而，無線接入的安全性也面臨著嚴峻考驗。

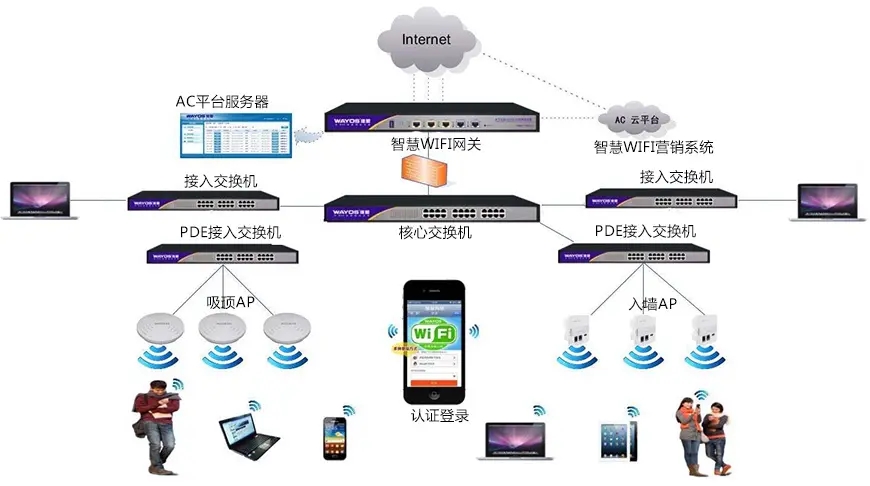

學校WLAN覆蓋需求分析
眾所周知，學校占地面積大，樓層數量多，主要包括教學樓，老師辦公樓和學生宿舍樓，學校希望在師生活動區域?qū)崿F(xiàn)無線全覆蓋，以此滿足學校的教學工作、內部管理，以及其他網絡應用需求。無線網絡系統不僅能夠滿足學?，F(xiàn)在的無線網絡通信需要，同時考慮到未來發展，系統要具備良好的兼容性和可擴展性，滿足長期、穩定使用的目的。

經過多重試驗，學校無線網絡系統應該滿足以下特點需求：
便捷性：

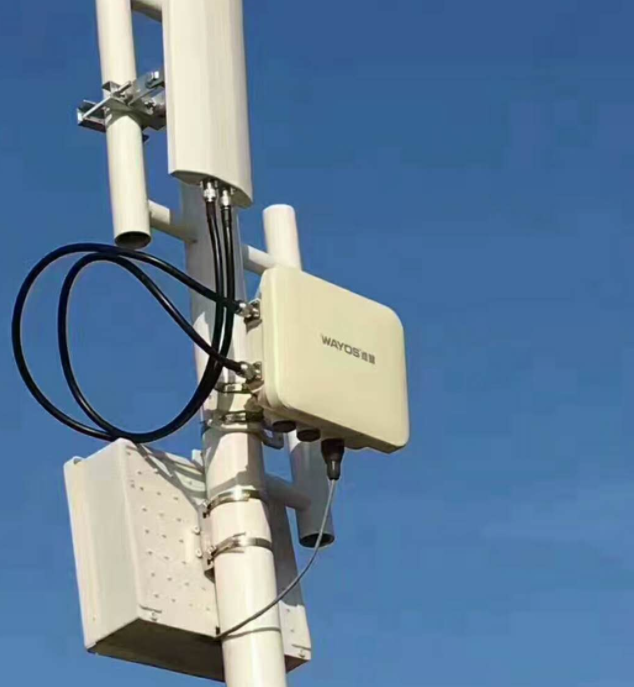

只要選取樓側合適的位置就可架設，采用組合全向天線的模式，不需要調整任何角度，信號以無線電波的方式傳輸。
穩定性：
具備電信級的穩定，**良好的網絡通信質量，**無線網絡系統的長期穩定運行。
安全性：
支持WEP、WPA、WPA2、802.1x、PADIUS等豐富的加密方式，**網絡通訊的安全，**用戶安全性。
高品質：
采用高品質無線產品，監控室內的傳輸質量，具有很強的抗干擾能力，監控用戶的網絡寬帶，滿足用戶的各種網絡應用。
維護性：
在網絡上任何節點可進行遠程管理維護，配置和軟件升級。
經濟性：
無線網絡系統可通過盡量少的WIFI蜂窩基站，而取得讓用戶滿意的網絡接入效果，有較高的經濟價值。

1.小型局域網
  小型局域網主要是用來實現網內用戶全部信息資源共享，例如實現文件共享、打印共享、收發電子郵件、Web發布、財務管理以及人事管理等功能。由于此類局域 網往往接入的計算機節點比較少，一般在20臺--50臺之間，而且各節點相對集中，每個站點與集線器或交換機之間的距離不超過100m，采用雙絞線進行結 構化布線就足夠了。
    考慮到更好的電磁特性和將來的可升級性，所有的連線均采用UTP5類或超5類線，并且嚴格桉照EIA/TIA 568規范進行綜合布線。綜合布線的優點不僅僅是使辦公環境整潔，更重要的是規范、可靠安全。由于在設計網絡的時候采用了桌面交換機，所以網絡傳輸速度比 較快，能適應高速網絡的發展，并且升級容易。

2.中型局域網
  中型局域網需要連接的計算機節點一般都在60臺以上，并且各節點之間的距離也較遠，一般都會超過100m甚至更遠，利用雙絞線作為傳輸介質已經遠遠不夠。 此時企業辦公環境對網絡的性能要求較高，對網絡的傳輸速度也有一定的要求，相對來講企業往往有較多的資金投入，可以使用光纖介質來連接整個企業園區的主干 網絡，因?yàn)楣饫w的有效傳輸距離可以達到兩公里（多模光纖）或更長（單模光纖）。

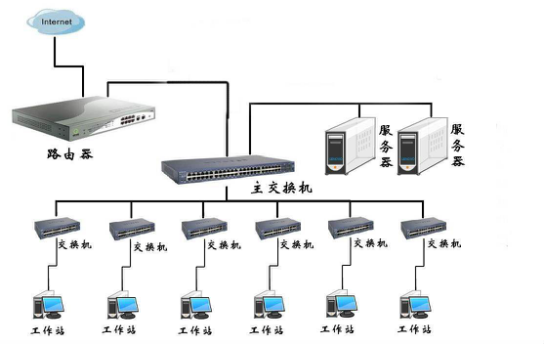

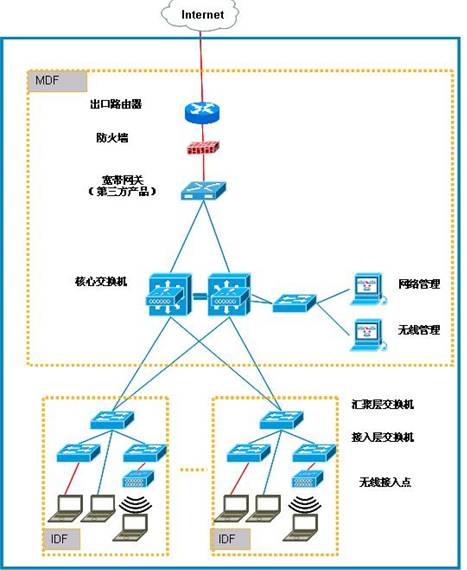

  中型局域網可以采用兩層結構，即中心交換機層和供各個節點連入的桌面交換機層。中心交換機可以采用一臺高檔的企業級交換機，提供多個千兆網絡端口。各個節點的桌面交換機連接到中心交換機上，這些桌面交換機內部就相當于一個小型局域網。

  這些設備為您的網絡提供最高的連接速度，而且還是辦公環境和公共熱點區域的理想之選。為了建立一個WLAN，您需要一個通道(用于中小型企業)或接入點 (用于大型商業企業)，這主要是用來連接到您的網絡上并且發送802.11a/b信號到您的移 動用戶。為了接收到信號并連接到網絡上，每一個移 動用戶都需要一個無線網卡或者一個采用內建無線技術的英特爾?迅馳?移 動計算技術的筆記本電腦。依靠您辦公室的實體布局，您也可以要求802.11的天線，該天線可以把信號發射到需要的地方，還可以采用多接入點以覆蓋較大的 區域或幾層樓。

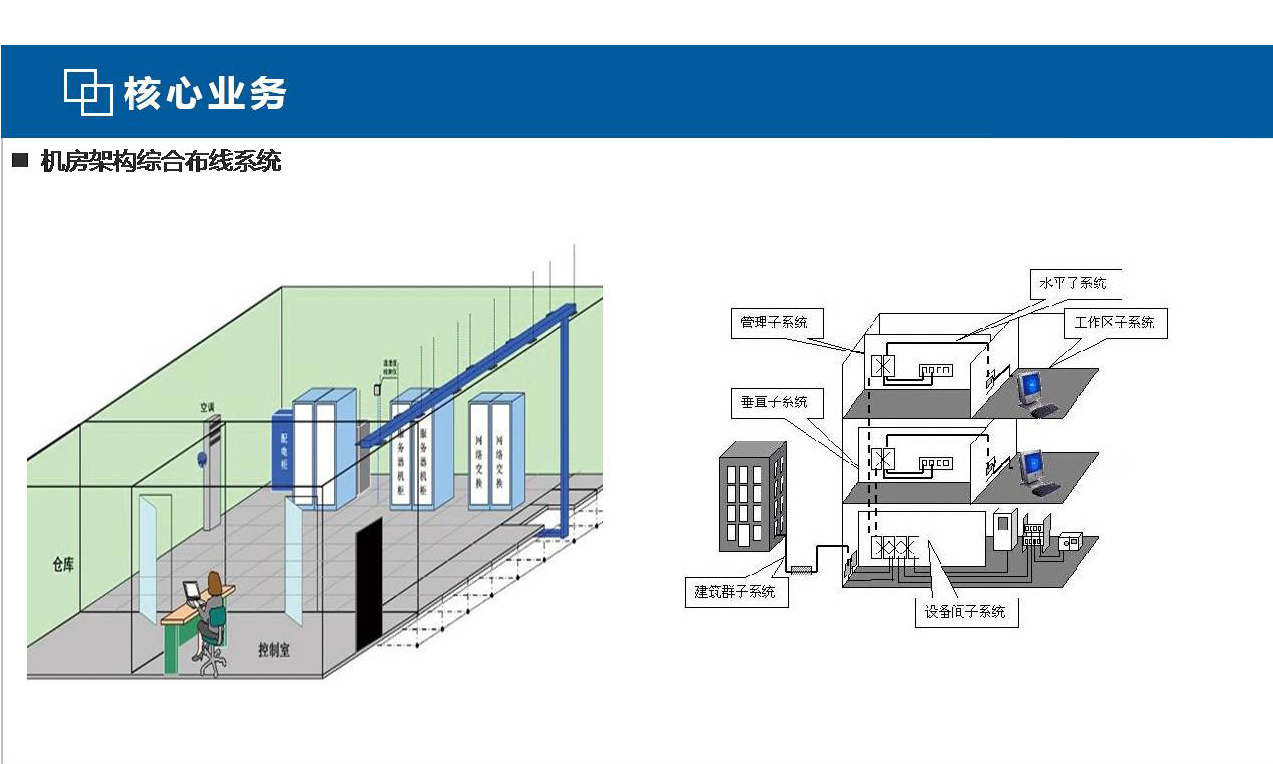

    綜合布線是一種模塊化的、靈活性極高的建筑物內或建筑群之間的信息傳輸通道。通過它可使話音設備、數據設備、交換設備及各種控制設備與信息管理系統連接起來，同時也使這些設備與外部通信網絡相連的綜合布線。

     它還包括建筑物外部網絡或電信線路的連接點與應用系統設備之間的所有線纜及相關的連接部件。綜合布線由不同系列和規格的部件組成,其中包括：傳輸介質、相關連接硬件(如配線架、連接器、插座、插頭、適配器)以及電氣保護設備等。這些部件可用來構建各種子系統,它們都有各自的具體用途,不僅易于實施,而且能隨需求的變化而平穩升級。

    隨著全球社會信息化與經濟國際化的深入發展，信息網絡系統變得越來越重要，已經是最重要的基礎設施，是經濟實力的重要標志。網絡布線是信息網絡系統的"神經系";網絡系統規模越來越大，網絡結構越來越復雜，網絡功能越來越多，網絡管理維護越來越困難，網絡故障系統的影響也越來越大。網絡布線系統關系到網絡的性能、投資、使用和維護等諸多方面，是網絡信息系統不可分割的重要組成部分。綜合布線系統是智能化建筑連接"3A"系統的基礎設施。

由于綜合布線系統主要是針對建筑物內部及建筑物群之間的計算機、通信設備和自動化設備的布線而設計的，所以布線系統的應用范圍是滿足于各類不同的計算機、通信設備、建筑物自動化設備傳輸弱電信號的要求。綜合布線系統網絡上傳輸?shù)娜蹼娦盘?hào)有:模擬與數字話音信號;高速與低速的數據信號;傳真機等需要傳輸?shù)膱D像資料信號;會議電視等視頻信號;建筑物的安全報警和自動化控制的傳感器信號等等。

    綜合布線系統它是建筑物內或建筑群之間的一個模塊化設計、統一標準實施的信息傳輸網絡，解決了傳統布線中不易解決的設備更新調整后重新布線的問題，它既能使語音、數據、圖像設備和交換設備與其它信息管理系統彼此相連，也能使這些設備與外部通信網相連接。

    綜合布線系統的成功與否直接關系到建筑智能化的成敗，選擇一套高品質的綜合布線系統是至關重要的。
