由于信息化的迅速發展，信息已經遍布世界每個角落。而對于施工企業來說，信息也是必不可少的。在建筑過程中實現信息化，可以提高建筑施工和現場工作標準的管理水平。

一.客戶需求

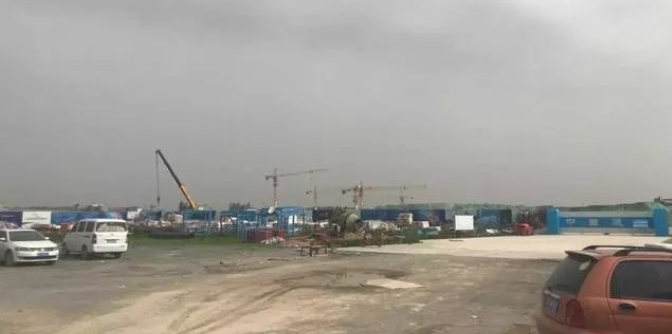

客戶為工地用戶，在施工場地內共有3個原料倉庫，布局比較分散，想通過辦公室對工地內1.5公里外的三個倉庫進行監控，同時每個倉庫配備電腦，對倉庫的每天數據信息，投放在倉庫的電視上滾動播出。

二.方案制定

1.總體規劃

薦于客戶辦公室區與倉庫距離較遠，其中最遠的倉庫距離2.5公里,不易采用光纖傳輸，易采用無線網橋傳輸方案，其中最遠的一個倉庫采用兩對網橋有線中繼的方式。

網橋選配要求：

a、滿足無線遠距離數據傳輸?shù)男枨?，且保證高信號強度；

b、設備需滿足室外惡劣的使用環境，滿足一定的防雷、防水及防塵等級；

c、CPE應支持PoE供電，方便室外環境接入電源及滿足靈活布點需求；

對于客戶的監控要求，每個倉庫可以安裝四個200W監控攝像頭，考慮客戶有電腦，易采用軟件錄像的方式。對于攝像頭的選擇，考慮到無線傳輸?shù)奶攸c，易采用最新的H265+編碼方式，每個攝像頭每天8GB,節省帶寬和存儲空間?？蛻艮k公室則采用NVR的錄像方式，通過網橋?qū)λ袛z像頭集中管理。

關于倉庫的數據滾動播放的問題，可以給客戶電腦另外配置一套分頻系統和電視，小程序采用EXCEL滾動播放。

拓撲圖暫未畫

2.IP規劃

對于網絡內部采用固定IP的方式，網關為192.168.1.1接入公司網絡

倉庫一到三的IP分配為192.168.1.10-12，辦公室NVR192.168.1.13

網橋的IP為192.168.1.20-192.168.1.25

攝像頭IP分配為192.168.1.30-192.168.1.41

三.設備清單

辦公室：32寸電視一臺，?？?6路H265錄像機一臺，4TB硬盤一塊，24口D-LINK交換機一臺，路由器一臺。

倉庫：200W H265+攝像頭12臺(普通牌子），其中6臺全彩攝像頭，8口D-LINK交換機3臺。臺式電腦3套，60寸電視三臺，分頻器三套，25M VGA三條。監控錄像軟件一套

傳輸設備：TP-LINK S5-5KM網橋三套

配件：六米方形鋼管4套，用來固定網橋，超五類無氧銅網線1卷，四芯復合線1卷。配件一批

四.技術特點

1、高適應性

CPE采用專業室外殼體設計，提供IP55級防塵、防水，支持15KV ESD靜電防護和4KV雷電防護，適應各種惡劣環境。

2、高可用性

300M無線傳輸速率，內置室外高增益雙極化天線，外置高性能獨立功放電路（PA）和低噪聲功放接收電路（LNA），提供20dBm(500mW)的發射功率和-95dBm的接受靈敏度，特別適合室外遠距離WLAN應用。

3、超遠傳輸距離

專為戶外設計，無線傳輸距離達5千米，工作于純凈5GHz頻段，干擾更少、速度更快。

4、高可靠性

減少由于客戶端競爭機制引起的資源浪費，提供更低的時延，更高的吞吐量，更大的網絡容量和穩定性，提高多節點無線網絡性能。

5、便于部署

CPE采用Passive PoE網線供電，60米電力傳輸，方便室外環境接入電源，可靈活布點。CPE LAN1 端口具有PoE供電功能，可同時傳輸數據和為受電設備供電，可靈活部署PoE受電設備。

五.安裝步驟

1.倉庫端

安裝監控攝像頭。

設置錄像軟件。我們使用的是捷高的NVS軟件。

打開設備管理

即可自動搜索到設備

修改IP點擊添加即可

設置錄像分區

點擊錄像全開按鍵

2.電視安裝及分頻器的安裝

關于電視的安裝就一筆帶過

3.網橋的安裝

A.網橋的設置

發射端（NVR）設置，主要的是無線名稱及密碼

接收端（攝像頭）設置，主要是掃描發射端的名稱和密碼綁定

記得關閉DHCP

B網橋的安裝

安裝網橋時安裝高度要求

無線傳輸過程中，樹木、高樓和大型鋼筋建筑物等障礙物都會削弱無線信號。為提高無線傳輸性能，防止信號受阻，安裝時請確保無線CPE間的視線范圍內無障礙物阻擋。

安裝方向

安裝CPE 設備時請調整其正面板朝向，確保接收設備在其信號覆蓋范圍內?？梢越柚雀璧貓D、GPS 等工具，并結合CPE 設備的水平波瓣寬度來大致判斷CPE 的朝向。此網橋45度

防雷設計

對室外設備而言，防雷接地是極其重要的一步。室外無線CPE 可通過兩種方式接地。采用方法1 ：通過帶地線的超5類（或以上）屏蔽網線與PoE 適配器相結合進行接地可以方便有效地防止靜電和雷擊危害。如果您使用的是一般的屏蔽網線，則需要采用方法2 ：使用地線將CPE 的防雷接地柱與建筑物的接地端相連進行接地。

調整CPE方向確認信號最佳

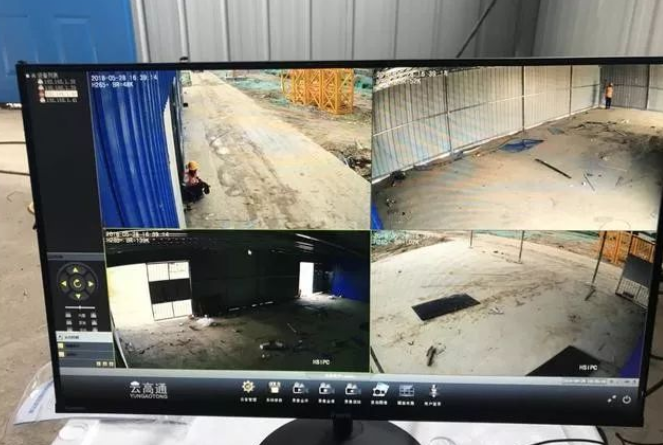

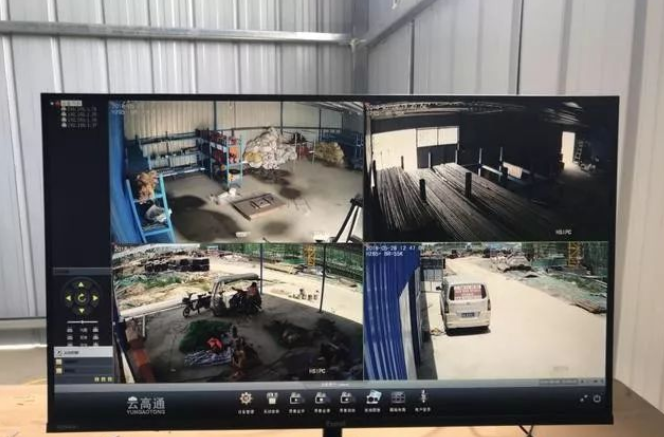

六.效果展示

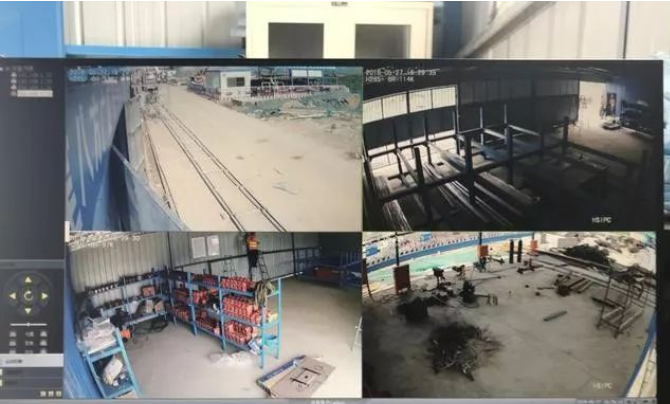

辦公區NVR

其中一對網橋擔負8個200W H265+的攝像頭數據傳輸。使用三天辦公區監控畫面暫無卡頓現象，系統穩定
