北京小區全光網（FTTR）三網合一系統解決方案-凱源恒潤北京監控安裝工程公司

一、現狀分析與設計目標

1.傳統多網弊端

重復建設：電信/移動/聯通各自布網，弱電井滿管率超90%

維護困難：八類線/同軸線/光纖混雜，故障定位耗時＞4小時

帶寬瓶頸：銅纜無法承載千兆入戶，單用戶改造成本高達3000元

2.全光融合優勢

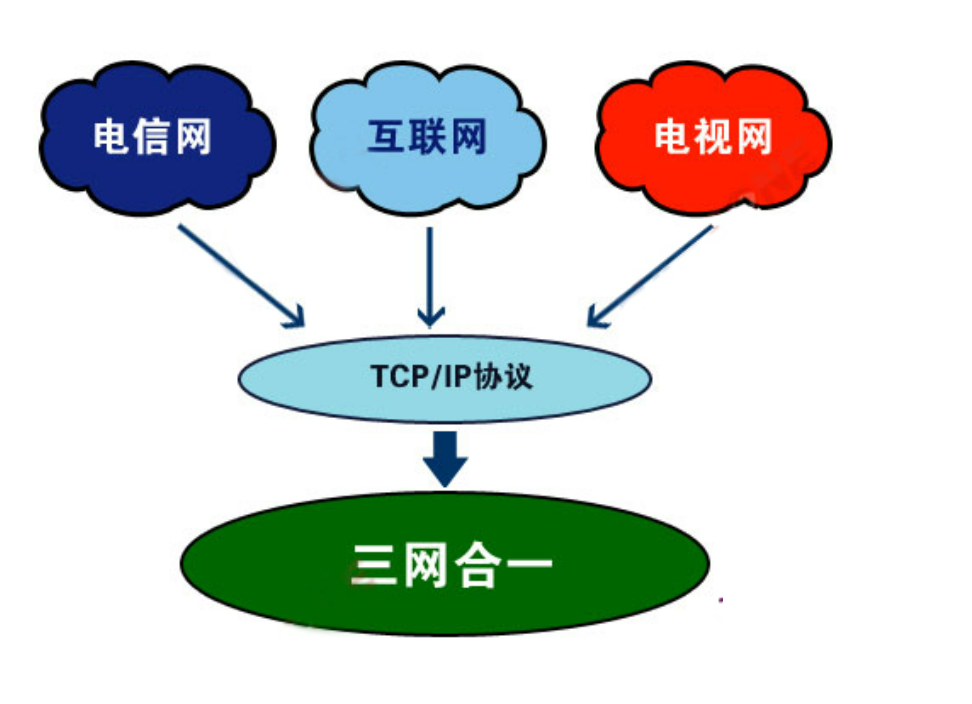

一纖承載三網：數據（PON）、電視（CATV）、電話（VoIP）

帶寬無憂：采用XG-PON技術，理論下行10Gbps，實測可接8K直播

降本增效：綜合布線成本降低40%，維護響應時間縮短至30分鐘

二、系統架構設計

1. OLT+ODN+ONU三層架構

2. 關鍵設計參數

分光比控制：最大邏輯距離≤20km（農村場景控制在15km內）

光功率預算：

三、施工要點與成本控制

1. ODN施工規范（接地氣版本）

2. 材料清單與預算（參考某800戶小區）

注：綜合施工費按主材費×28%計算，總包價約80萬（戶均1000元）

四、典型實施步驟

現場勘查

測繪全樓弱電井/管道資源，標記已有運營商設備（避免沖突）

利用OTDR測試既有光纜可用性，存活纖芯≥50%方可利用

方案設計

與廣電/電信簽署《三網業務融合協議》，明確頻點分配（CATV用1550nm波長）

向住建局提交《通信基礎設施建設方案》備案

施工調試

OLT上聯城域網：配置VLAN聚合（802.1ad），劃分IPTV專網（VLAN2000）

ONU自動注冊：TR-069協議遠程管理，批量下發寬帶賬號

交付驗收

關鍵指標：時延≤10ms，丟包率≤0.1%，MOS值（語音）≥4.0

移交資料：光鏈路衰減測試表、分光器分配圖、ONU MAC地址臺賬

五、實戰避坑指南

案例1：小區升級后電視卡頓

原因：未分離1550nm CATV光信號，PON波長干擾

解決：在分光器前增加WDM合波器

案例2：ONU頻繁掉線

原因：皮線光纜受電梯電機電磁干擾

解決：換裝金屬鎧裝光纜，增加磁環濾波

引用規范：

《接入網工程設計規范》（YD 5206-2014）

《有線電視網絡光纖到戶技術規范》（GY/T 306-2017）

售后服務：

維保3年，7×24小時響應（備品備件庫存儲量≥10%）

定期巡查：清潔ODF架、檢測光模塊發光功率（季度巡檢）
