北京住宅小區人臉識別監控系統安裝施工解決方案-凱源恒潤北京監控安裝工程公司

相關規范

智能小區安全防范系統建設以國家、行業相關規范和標準為設計標準及依據，依據和要求如下：

《安全防范工程設計規范》GB50348-2016

《智能建筑設計標準》GB/T50314-2019

《安全防范視頻監控人臉識別系統技術要求》GB∕T 31488-2015

《安防監控視頻實時智能分析設備技術要求》GBT30147-2013

《民用建筑電氣設計規范》JGJ/T16

《智能建筑工程質量驗收規范》 GB50339

《建筑與建筑群綜合布線系統工程設計規范》GB/T 50311

《安全防范工程程序與要求》GA/T75-94

《視頻安防監控系統技術要求》GA/T 367

《出入口控制系統技術要求》GA/T 394

《安全防范視頻監控聯網系統信息傳輸、交換、控制技術要求》GB/T28181

一、施工流程

線纜敷設→設備安裝→設備調試→投入試運行→竣工資料整理→驗收交付使用

施工規范

二、系統安裝規范

按照工程設計圖紙或者技術方案的要求，明確人臉識別系統中各種設備與攝像機的安裝位置，明確各位置的設備型號和安裝尺寸，根據供應商提供的產品手冊確定安裝要求。根據人臉識別系統設備供應商提供的技術參數，配合客戶做好各設備安裝所需的預留位置。根據人臉識別系統設備供應商提供的技術參數和工程設計圖紙的要求。配置各種設備的供電線路和網絡鏈路。

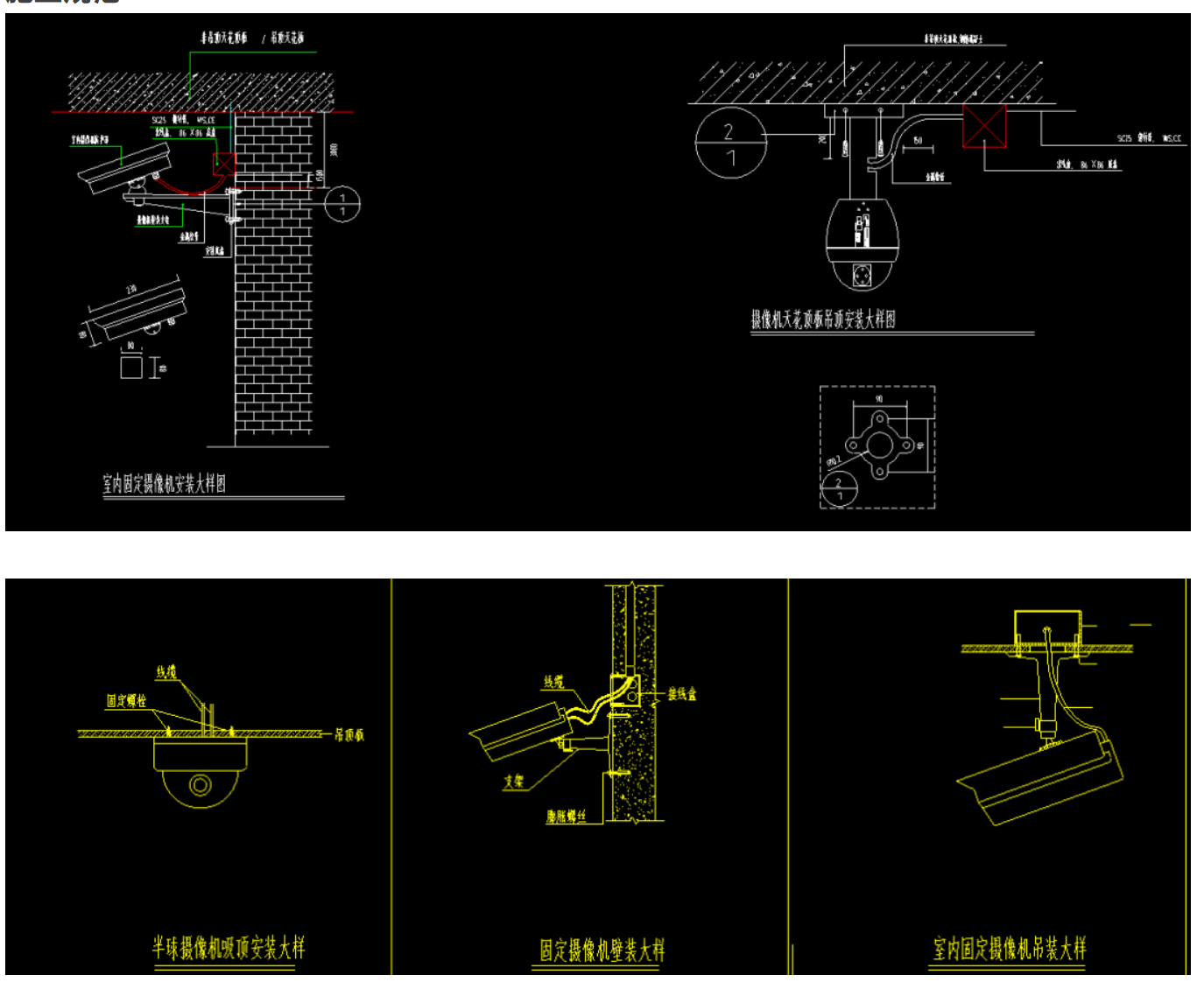

三、攝像機安裝規范

1、攝像機宜安裝在監視目標附近不易受外界損傷的地方，安裝位置不應影響現場設備運行和人員正?；顒?。安裝的高度，室內宜距地面3－5m，室外宜距地面5－10m。

2、室外環境下采用室外全天候防護罩，保證春夏秋冬、陰晴雨風各種天氣下使用

3、電梯廂內的攝像機應裝在電梯廂頂部，電梯操作器的對角處，并應能監視電梯廂內的全景。

4、攝像機鏡頭應避免強光直射，保證攝像管靶面不受損傷。鏡頭視場內，不得有遮擋監視目標的物體。

5、攝像機鏡頭應從光源方向?qū)?zhǔn)監視目標，并應避免逆光安裝；當需要逆光安裝時，應降低監視區域的對比度。攝像機的安裝應牢靠、緊固。

6、在高壓帶電設備附近架設攝像機時，應根據帶電設備的要求，確定安全距離

7、從攝像機引出的電纜宜留有1m的余量，不得影響攝像機的轉動。攝像機的電纜和電源線應固定，不得用插頭承受電纜的自重。

8、云臺及云臺解碼器與攝像機的接線連接方式應具體嚴格按照云臺解碼器的產品說明書。

9、攝像頭調通后，圖像質量損傷主觀評價，要求圖像上不覺察有損傷和干擾存在。

10、攝像頭調通后，自動光圈調節功能、調焦功能、變倍功能等各控制功能應正常

四、線纜部分規范

1、所有的線纜在走線時不能裸露在外，根據現場環境選擇使用PVC管、鋼管或橋架走線，線纜走向應盡量選擇人不能直接觸及的位置，嚴禁在兩建筑屋頂之間敷設電纜，應將電纜沿墻敷設置于防雷區內，并且不得妨礙車輛運行。

2、220V 電源線不能與信號線、控制線等弱電線路同管。

3、網絡信號線兩端水晶頭終端采用568B標準（個別設備有特殊要求的除外）。標準568B：橙白-1，橙-2，綠白-3，藍-4，藍白-5，綠-6，褐白-7，褐-8。

4、經過室外的網絡信號線必須采用室外型。

5、所有網絡信號線兩端需采用明顯的永久性標簽。

6、PVC管、鋼管和橋架在室外的接口處應做防水處理。

7、所有進入設備或網絡箱的線纜均應作回水彎處理，保證雨水不能順著線纜進入設備或箱體。

8、線纜沿墻安裝時，直徑20mm以下PVC管可用線卡固定，線卡間距宜控制在60cm左右；直徑40mm以上PVC管和所有鋼管及橋架的固定均應使用膨脹螺絲，膨脹螺絲間距宜控制在100cm左右。

9、網絡信號線必須采用滿足超五類標準以上的UTP電纜。纜線測試標準：國際ISO/IEC 11801；美國ANSI/TIA/EIA-568A。

10、所有順著立桿方向的線纜、線槽、接地線（接地扁鐵）、套管均需用鍍鋅鐵線進行綁扎，綁扎間距以60-70為宜。

11、光纜布放前應進行單盤測試和配盤，并按設計要求的A、B端敷設。配盤時嚴禁將光、電纜接頭安裝在跨越道路、鐵路或河流的跨越檔內。光纜衰耗必須符合設計要求，主要測量 1310nm，1550nm窗口的工作衰耗，并注意光纜外護層有無裂縫斷裂。

12、光纜敷設后應平直、無扭轉彎、無過度彎曲、無機械損傷。光纜在敷設安裝過程中，應嚴格控制牽引張力和曲率半徑要求。敷設安裝時，光纜彎曲的曲率半徑應大于光纜外徑的20倍和15倍，光纜安裝固定后曲率半徑應不小于光纜外徑的10倍。

13、考慮到施工的二次操作，維護過程的障礙修理及部分路由的變動和其它外界因素影響的需要，對于光纜接頭兩側預留15米，進局預留15米，以保證施工、維護工作的順利進行。

14、光纖接續采用熔接法，光纖接續應嚴格按光纖色譜連接，認真核實無誤后，再進行接續操作。設計要求每一纖芯在再生段內的接頭雙向平均損耗不大于0.08dB/個。熔接好的光纖盤儲在光纜接頭盒內，金屬加強芯與接頭盒底座連接應牢固

15、光纜應掛標志牌作標記，按每孔掛1塊考慮，機房、交接箱、用戶端都需掛牌。

17、地線連接：將從接地排上的地線直接連接到監視桿預留的接地位置上（箱體地線直接連接在箱體上），通過螺釘固定，使箱體地與外界地連通。所有防雷器的地線與穩壓電源的地線均連接在接地排上。

五、網絡箱安裝規范

1、當箱體安裝在墻壁上時，必須做到水平和垂直（墻壁本身傾斜的情況除外，但應盡量避免），四個方向傾斜度不超過5度。安裝用膨脹螺絲須使用4顆，直徑宜在8mm以上，人力不能使箱體晃動。箱體距墻邊緣宜在15cm以上。如箱體在室外且在箱體內開孔固定的，需在四個膨脹螺絲接口處做防水處理。

2、當箱體安裝在地面上的時候，箱體需做支架（如：15cm高），須做到水平，傾斜度不超過5度。

3、當箱體安裝在立桿（不包括路燈桿、電力桿）上面時，高度不得超過米，同時注意安全及防盜。使用抱箍固定，箱體應能裝載100公斤以上設備。

4、所有箱體進出線口宜帶防水鎖扣。

5、箱體應避免安裝在路燈桿、電力桿上。

6、箱體內設備電源線與數據線應分開走線。線路沿箱體壁布放時，線路應穿入安裝在箱體內四周的理線環，以便固定；線路懸空時用扎帶固定，沿箱體邊緣走線，以保持箱體內的整潔，便于維護。不得有線纜被設備壓住的情況。

7、設備之間不能重疊，應分別固定；電源不能串接，各設備獨立供電，更換其中一個設備時不影響其他設備的電源。

8、箱體內設備上的各種線纜接口離最后一個固定點的距離要大于25cm。

9、箱體應妥善接地。

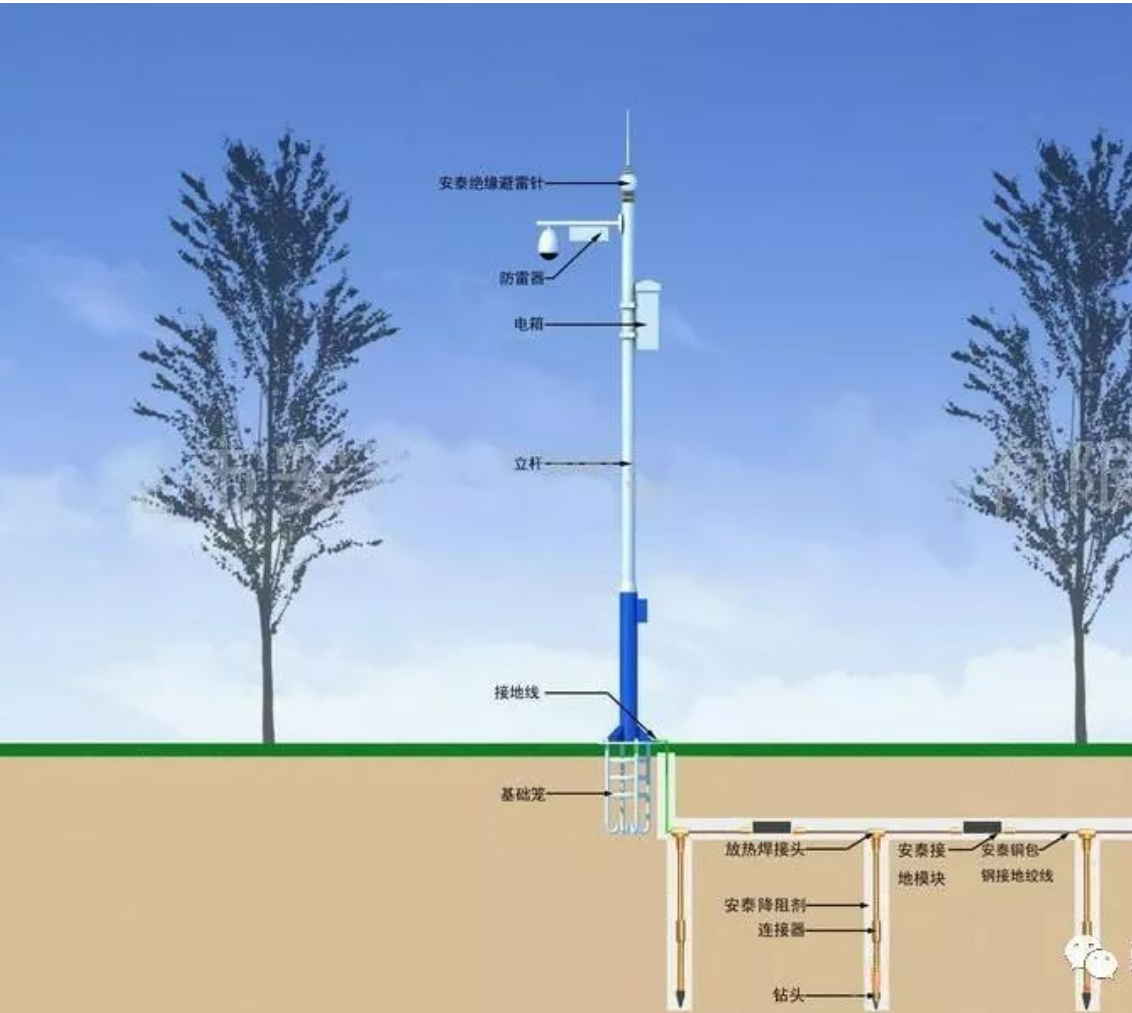

六、立桿規范

1、根據部位與要求選擇攝像機安裝方式。采用立桿安裝方式時，除特殊情況外，攝像機離地面高度一般不低于5000mm，立桿下端管徑應在220 mm±10mm、上端管徑應在120 mm±5mm，管壁厚度應≥6mm，挑臂長度應≥3000mm，立桿應做灌筑基礎，基礎深度應不小于1500mm，底部直徑應不小于1000mm。

2、電源應有過流過壓保護裝置；重要監控點應配備備用電源，供電時間不低于8小時；應具備接地防雷裝置，防雷接地電阻≤10Ω。

3、現場開挖基座埋設坑時應遵循盡量減小開挖面的原則。當基座坑挖好后，由施工單位進行現場澆筑，現場澆筑時應嚴格按照混凝土（如C20）的材料配比和配筋標準執行。安裝（現澆）基座時應保證基座表面的水平，以利桿體的安裝。

4、混泥土基座應適當進行保養，保養期不得少于20天。

5、桅桿的垂直度不得大于1/100。

6、橫臂與主桿焊接牢固。主桿與箱體聯結件焊接為一體，以固定箱體。

7、主桿內部預埋PVC 管（如Φ16mm），用于引入電源線，與底基內預留出的子管相連。主桿出線孔到橫臂之間預留一根穿線鐵絲。

8、箱體與主桿之間應看不到任何引線，并有防滲水措施。維修孔上下共兩個，方便穿線及維護。

9、表面處理：浸鋅、噴塑。

10、桿體通過安裝在基座內的螺栓（4 根以上）固定在基座上，將桿體、接地體、基座完全安裝固定以后，如果螺栓露出地面，使用混凝土將整個法蘭盤和桿體底部的固定件完全包封。

11、立桿期間，現場施工人員需佩戴安全帽，并在桿長半徑圓周范圍內設定施工區域，設置警示裝置，禁止旁觀者進入施工區域。夜間施工時，現場施工人員除佩戴安全帽外更應穿戴反光衣，施工區域桿長半徑圓周范圍內拉設反光警示條帶。

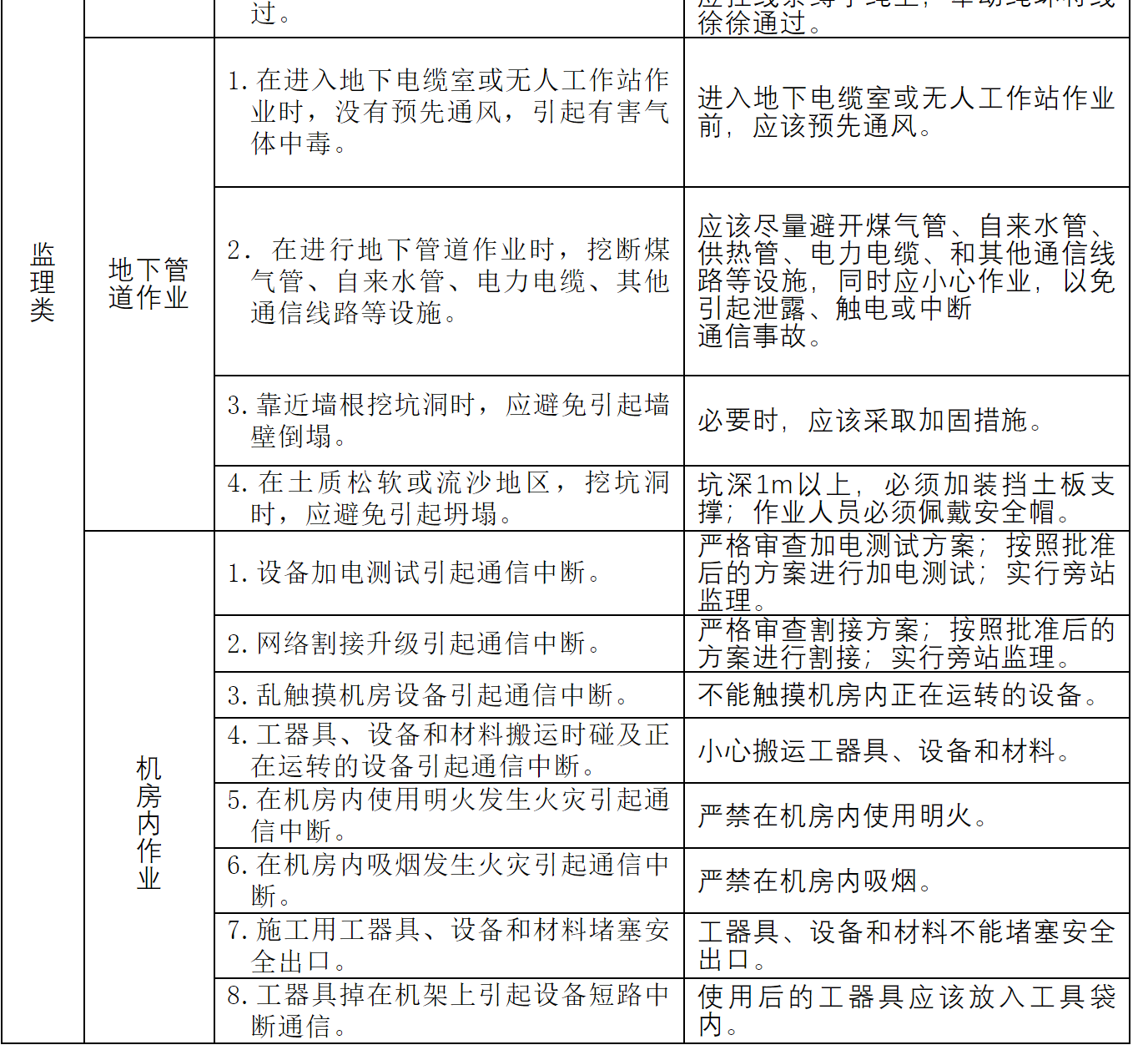

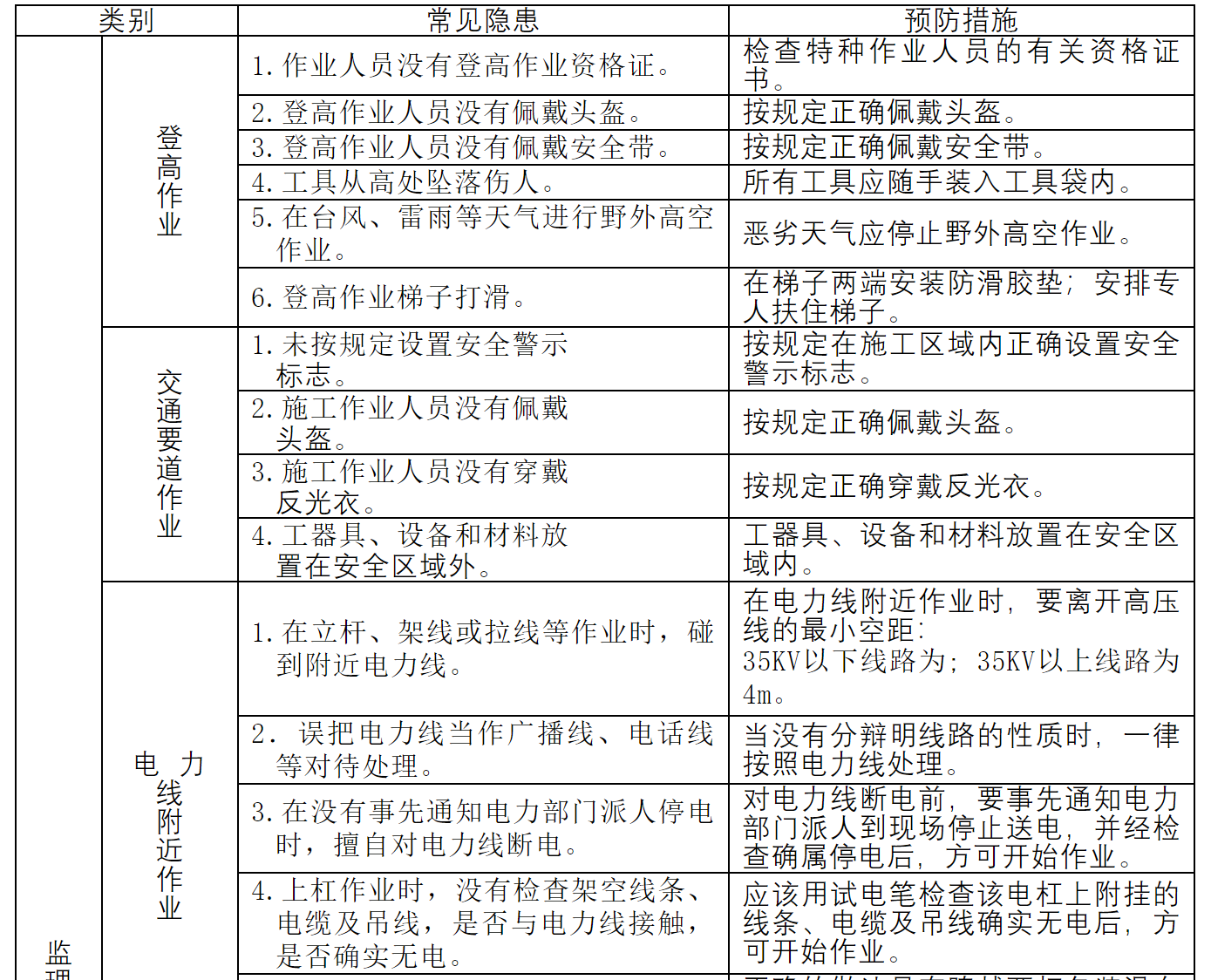

施工安全必不可少，下面這些施工需要注意。

1、調試準備工作

檢查本系統接線、電源、設備就位、接地、測試表格等。

用對線工具檢查各種設備、器件之間線路連接正確性，并做好測試記錄。

2、單體調試

檢查攝像機開通、關斷動作，云臺操作和防護罩動作的正確性，檢查畫面分割器切換動作正確性。能夠進行獨立單項調試的設備、部件的調試、測試在設備安裝前進行。如：攝像機的電氣性能調試、配合鏡頭的調整、終端解碼器的自檢、云臺轉角限位的測定和調試、放大器的調試等。

開啟主機系統，運行系統軟件，打印系統運行時各種信息，確認總控室和各分控機房中央設備運行正常。各智能控制鍵盤操作正確。

3、系統調試

按調試設備的功能或作用和所在部位或區域劃分。傳輸系統的每條線路都進行通、斷、短路測試并做標記。遇到50Hz工頻干擾，采用在傳輸線上輸入“縱向扼流圈”來消除；當傳輸本身的質量原因與傳輸線兩端相連的設備輸入輸出阻抗非75歐姆的傳輸線特性阻抗不匹配時，會產生高頻振蕩而嚴重影響圖像質量，需在攝像機的輸出端串聯幾十歐的電阻，或在控制臺或監視器上并聯75歐姆電阻。

4、系統聯調

首先檢查供電電源的正確性，然后檢查信號線路的連接正確性、極性正確性、對應關系正確性。系統進入工作狀態后，把全部攝像機的圖像瀏覽一遍，再逐臺對攝像對的上下左右角度、鏡頭聚焦和光圈仔細調整，若是帶云臺和變焦鏡頭的攝像機，還要搖動操作桿，使云臺對應地轉動，再調節鏡頭。把攝像機的圖像顯示在各監視器上，檢查監視器的工作狀態。把全部攝像機分組顯示在所有監視器上，觀察圖像切換情況。檢查錄像機時，自動倒帶后對操作多畫面處理器或控制臺自動錄像，放像后實現錄像帶的重放。

根據系統軟件功能逐項進行功能和系統參數測定，以確認系統運行正確性和可靠性，并做好測試記錄。
