電子圍欄前端安裝

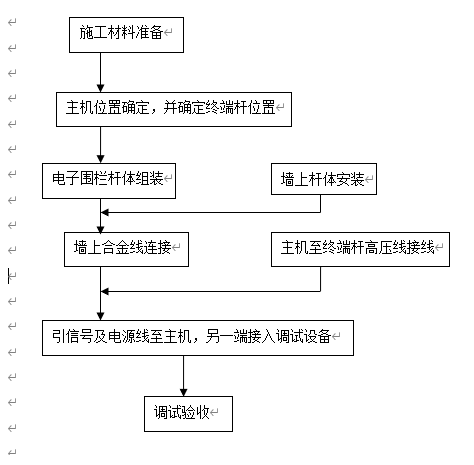

安裝原則:先將終端桿、承力桿、中間桿分別組裝好;然后在墻上選擇相應位置打眼,將三種桿分別固定;最后掛合金線,安裝主機,通電調試。安裝流程圖如圖:
4.1前端安裝方式
4.1.1墻頂式安裝(4線)

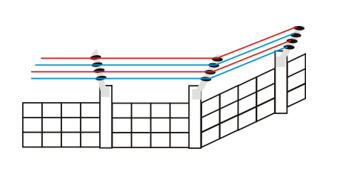

電子圍欄直接安裝在圍墻的頂部或是傾面安裝。圍墻高度應在1.8M以上,線桿的安裝可以有焊接,卡箍或預埋三種方式,視圍墻結構狀況選
擇較合適的方式。例如,在鐵柵圍墻上,可采用焊接法;在混凝土圍墻上,可受用預埋方式;在磚墻上可采用卡箍方式,只要能穩固,美觀,也可采用別的方法。
4.1.2附屬式安裝(12線)
附屬式電子圍欄附加在圍墻或者柵欄上部或者內側,圍墻直接承受電子圍欄的壓力和導線張力。所以在安裝之前必須保證墻體的結構強度,如果不牢固,應預先加固。電子圍欄前端最上面一根金屬導體線離墻頂或者柵欄頂部的間距應不小于700mm。

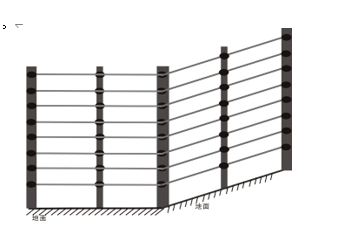

4.1.3獨立式電子圍欄
獨立式電子圍欄安裝在距圍墻內側約1米地帶。由于其高度達2.1m 到2.4m ,導線數達4-20線,所以導線對終端拉線桿和承力桿的張力較大,因此,終端拉線桿必須有足夠的強度,終端拉線桿的埋設必須穩固。如果土質堅實,可直接將終端拉線的下端埋入地下60mm作固定。如果終端接線桿的剛性不夠,應增加支撐。中間桿雖不承受導線的張力作用,但必須支持多線的壓力,因此,也需要安裝穩固。
4.2周界圍欄安裝角度:(與墻頂面的夾角)
4.2.1根據現場的情況及甲方要求確定電子圍欄安裝角度(0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°)和傾斜方向(內傾式、外傾式、垂直式或水平式安裝)。
4.2.2根據周界環境:居民區、學校附近建議為內傾或垂直安裝,空曠地帶建議為外傾,圍墻高于2.5米時可以采用水平安裝。
4.2.3根據保護對象:防止外界入侵時建議為外傾式安裝,防止內部翻越時建議為內傾式。
4.3終端桿及終端桿絕緣子安裝
把終端桿絕緣子套在終端桿上,再用螺絲刀把絕緣子上的螺絲擰緊,注意方向一致??紤]到距離越長,拉力越大,終端桿一般每50m或者大的拐角和分區處需安裝。承力桿可用終端桿代替。
4 . 4中間桿及中間桿絕緣子安裝

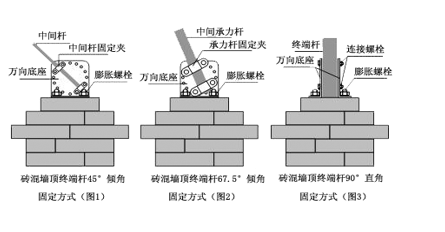

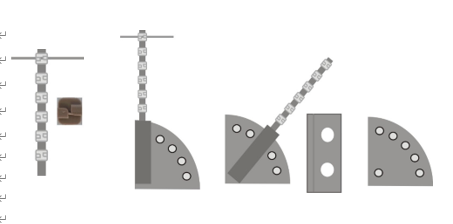

用中間桿固定件、M5×12螺栓將中間桿固定在萬向底座上(注意:圍欄合金線方向與萬向固定座兩固定孔的連線相互垂直,安裝傾角符合要求)。中間桿絕緣子是螺紋式的絕緣子,分為螺桿和螺帽兩部分,先把螺桿套入過線桿,再把螺帽擰上,當螺帽沒擰緊時,調整好方向和距離(要求每根桿子的方向和距離保持一致),擰緊固定好即可。中間桿一般3-5m安裝一根。見下圖
4.5收緊器安裝
中間收緊器是一直掛在前端圍欄上的,安裝合金導線時,把導線從中間收緊器側面的圓孔穿入,再對準并穿過其中間的中縫,最后通過另一側面的圓孔穿出。如圖,注意:緊線時切勿緊過頭,如果緊線過緊,熱脹冷縮,冬天下可能會發生斷裂。
4.6避雷器安裝
避雷器應先通過自身的螺母固定在避雷器安裝支架上面,避雷器通常安裝在脈沖主機的上方,也可安裝在墻體上,每一個防區都必須安裝一個避雷器。
4.7合金線之間的連接

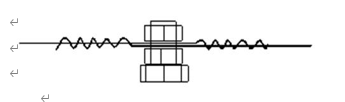

用線—線連接器連接,先將需連接的兩導線頭,穿入連接器中,再用螺母將導線壓緊在連接器中。由于壓接不一定很緊,可能有松動,所以還需將二個頭分別繞在合金導線上,緊繞不少于5圈。
4 . 8圍欄警示牌的安裝
固定在最上面一根合金線上,警示牌需靠桿安裝,根據實際情況決定距離,一般每10m一塊。
4.9接地

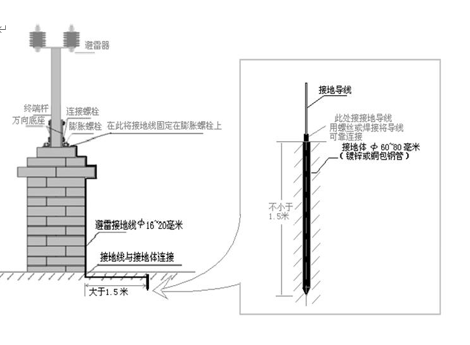

接地要求:依據“GB/T 7946-2008”的接地原則與電力弱電接地分開。此電子圍欄系統有:主機高壓輸出接地、主機的弱電接地、避雷器下的避雷接地三種接地,高壓接地與避雷接地可以共用,但必須與弱電接地分開,而且兩個接地樁之間的距離不小于10米。接地樁埋地深度不小于1.5米,弱電接地電阻值應小于4Ω。高壓電接地電阻值應小于10Ω。避雷接地用16~25平方毫米的銅導線可靠連接。
4.10地下布線
4.10.1電子圍欄需要地下布線時,應選用額定電壓20KV的高壓絕緣導線,穿入絕緣穿線管。其中帶正極的導線和帶負極的導線穿入不同的絕緣管。
4.10.2電子圍欄的地下布線,應盡可能避免高壓絕緣導線的接頭。因?yàn)榈叵峦ǔ]^潮濕,接頭處很難保持良好的絕緣強度。如果無法避免接頭,應加強接頭部分的絕緣度。例如采用硅橡膠包封,或者把接頭轉向地面之上。

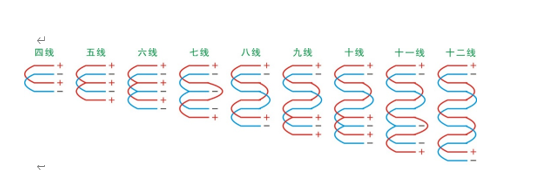

4 . 11常用連線方式
五、電子圍欄設計需求分析

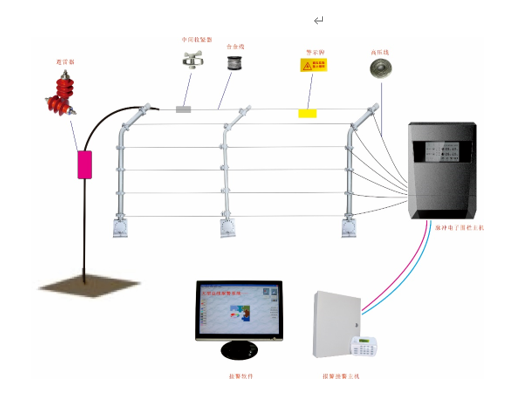

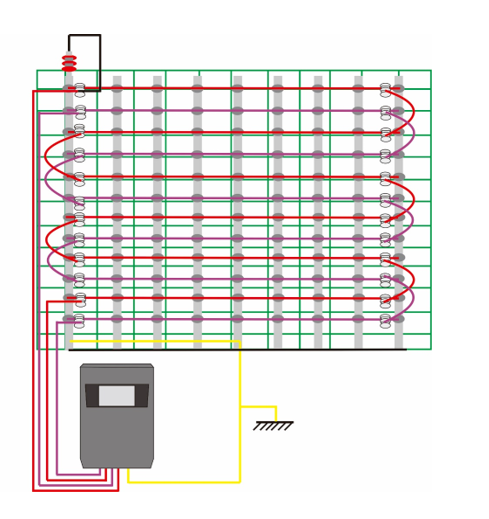

5.1電子圍攔系統布線示意圖
(圖一)
5.2電子圍欄系統組成部分
電子圍欄由控制端+控制器+圍欄周界三部分組成。
5.3控制端控制方式:
5.3.1控制端分為鍵盤控制、計算機直接控制和網絡控制三種控制方式,每個控制端可控制8個防區。
5.3.2網絡控制:主機“鍵盤輸出”信號通過RS485/RS422轉換器接入交換機或路由器,再通過網線接入計算機的控制方式。
5.3.3直接控制:主機“鍵盤輸出”信號接入RS485/RS232轉接器接入計算機的控制方式。
5.3.4鍵盤控制:主機“鍵盤輸出”信號直接接入鍵盤的控制方式。
5.3.5使用三種控制方式時:主機“高低壓切換”開關必須打到自動模式。
5.4電子圍欄周界需求分析

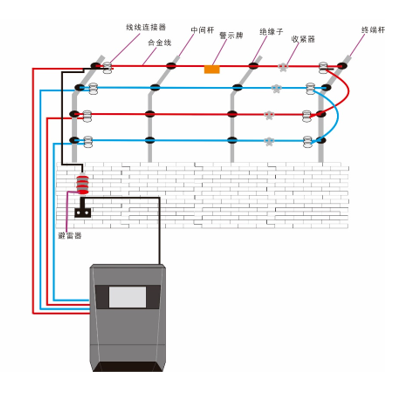

以(圖一)單防區控制器6線制為例:

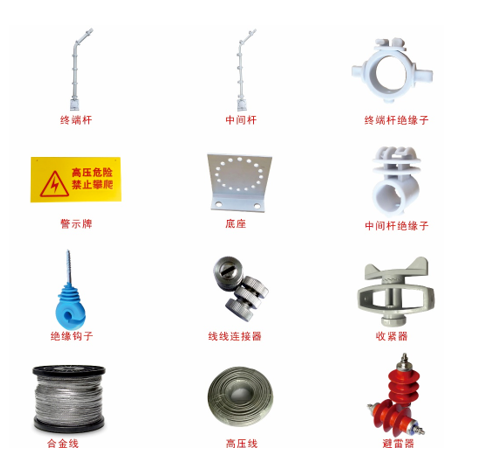

5.4.1電子圍欄周界組成:控制器、終端桿、終端桿絕緣子、中間桿、中間桿絕緣子、螺紋式線-線連接器、緊線器、警示牌、報警器、避雷器、合金線、高壓絕緣導線及萬向底座和中間桿底座等組成。
5.4.2 控制器:每防區需要一臺控制器。
5.4.3終端桿:周界圍欄的終端和末端及圍欄拐角處以及圍攔每40米處接一根終端桿,終端桿根據甲方的地理環境可適當作出調整。
5.4.4終端桿絕緣子和固定夾:在圍欄的終端和末端的終端桿各需6個終端桿絕緣子,處在圍欄中間和拐角處的終端桿每一根終端桿需6個終端桿絕緣子。
5.4.5 中間桿:中間桿從終端桿開始每4米(<5米)接一根。
5.4.6 中間桿絕緣子:每一根需6個中間桿絕緣子。
5.4.7 在合金線連接處和高壓絕緣導線與合金線連接處需要線-線連接器連接。
5.4.8避雷器:每個防區安裝1個避雷器。
5.4.9 緊線器:用于收緊合金線,在每一條合金線的每一水平段安裝一個緊線器。
5.4.10警示牌:圍欄每間隔10米設置一個。
5.4.11其他配件材料依具體情況而定。
六、主機安裝與連線
6.1主機安裝
將主機牢固的固定在靠近防區起始點或防區分區處,并做適當?shù)姆烙晏幚怼R部梢苑旁诳刂浦行幕蜷T衛室。
6.2安裝配件
