對于大型監控工程來說，存儲的設計也是非常重要的，如果沒有考慮好這步，后續會出現很多一系統的問題，那么今天我們來看下1000路監控如何來設計的它的存儲。

現在針對機場的監控共有1000路，凱源恒潤北京監控安裝工程公司如何規劃它的存儲？

一、需求分析

要解決1000路監控存儲，這已經屬于大型監控了，光靠NVR和硬盤是不行的，這里面我們要用到IP SAN存儲產品，IP SAN也算是SAN的一種，只是服務器和存儲之間通過網絡交換機互聯，性能不算最好，但不受距離的限制。SAN是超大容量，可以接上百路，但價格很貴，所以我們選擇ip SAN，它是以塊作為存儲的，你可以認為它是含陣列功能的硬盤，其實就是磁盤陣列+硬盤。

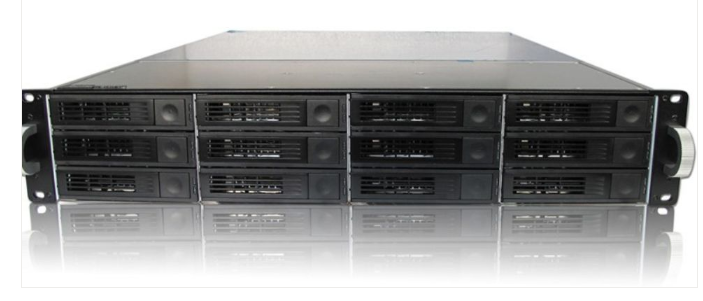

所以我們選用APT雙控10Gb iSCSI磁盤陣列用來處理來自NVR的所有讀寫請求。

二、NVR的選擇

要合理的設計1000路監控的存儲，我們首先要用規劃的就是NVR的臺數。

那么我們就使用24臺64路NVR，每路NVR放42路監控。

那有的朋友可能會問，那為啥64路不用滿呢，而只放42路監控？

基于兩個原因，一是預留，后續如果有監控添加，可以直接添加進去。二是滿載64會使NVR監控點多，碼流大，壓力高，所以我們只用到42路。

1000 路視頻流到24臺NVR中，每臺NVR上有42路視頻流。

三、交換機的選擇

這里面如果使用兩臺核心交換機的話，則每臺交換機要負責500路監控的數據處理，每個攝像機碼率最低4M，那肯定是要選擇萬兆交換機，這里面交換機我們就不做過多介紹。

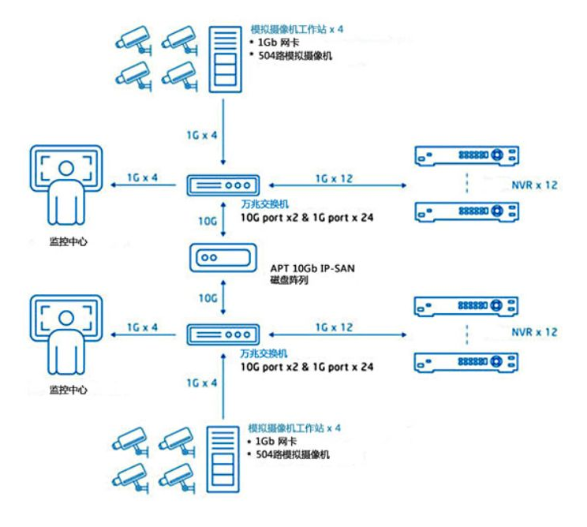

如下圖示：這是個簡化拓?fù)鋱D，使用8臺IP攝像機模擬工作站，模擬產生1000 路視頻流到24臺NVR中，每臺NVR上有42路視頻流，APT 雙控10Gb iSCSI磁盤陣列用來處理來自NVR的所有讀寫請求。

四、數據存儲分析

　　那么，當涉及到1000 路全高清IP監控時，到底有多少數據需要存儲呢？對于1080P高清網絡攝像機，每秒可產生約6Mb的30FPS的視頻流（H.264編碼格式）。每臺NVR有42路1080P的實時視頻流，1008路高清視頻流全部傳輸?shù)紸PT 雙控10Gb磁盤陣列的話，每秒則產生6Gb的驚人數據量。

　　在這個拓?fù)涫疽鈭D中我們需要克服一些技術方面的問題，比如，網絡的整體帶寬需求，NVR存儲和回放實時監控的處理能力，存儲系統的存儲能力及其類型。

如何解決整體方案中的穩定性以滿足7X24小時的不停工作。

一個碼率為6M的攝像頭一天的存儲量為56G左右。

那么1008個7天的存儲量為：

1008個攝像*56G*7=395136G=385T左右。

以市場上4T硬盤計算，它在電腦上顯示約3700GB，h.265編碼格式，則可以使用96塊硬盤，完全夠用。

五、方案具體規劃

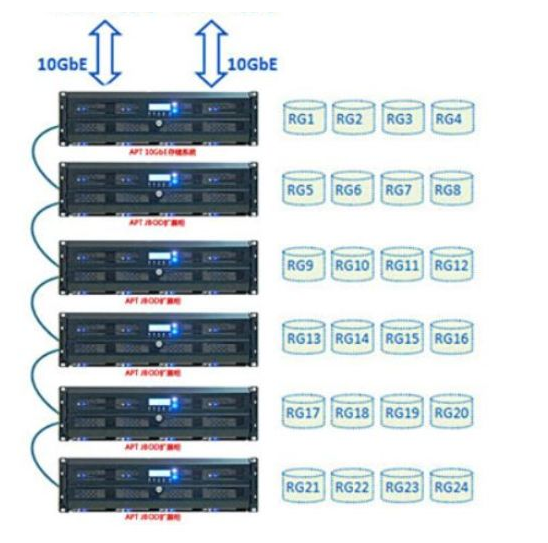

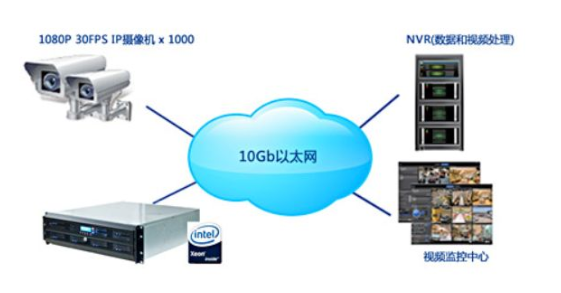

　　我們采用10Gb以太網作為存儲網絡來傳輸所有視頻流，存儲陣列采用1臺APT 雙控制器10Gb的IP SAN陣列（3U16盤位），外接5臺APT JBOD擴展柜?？偣舶惭b96塊SATA硬盤。

如何利用這96塊硬盤以滿足24臺NVR系統傳來的視頻流呢？

每臺NVR分配一個RAID組，而不是將這96塊硬盤組成一個巨大容量的RAID組，因此，這96塊硬盤可以每4塊硬盤組成一個RAID5，組成24個RAID組。

APT 雙控制器10Gb iSCSI磁盤陣列可同時支持最多128臺主機訪問，而24臺NVR系統還不到它能支持主機數量的一半，說明還有很大的增長空間。另外為了提供更高的數據保護，APT 雙控10Gb系統配備了雙控制器，支持容錯、故障切換、故障恢復和負載均衡。

六、優勢

　　該方案可以用于大型公共監控系統中，如機場、港口或大型設施，如平安城市、博物館、醫院、商場和賭場。它具有以下優點：

可擴展性：

　　該方案可輕松滿足不超過1000路高清IP監控需求，如果需加入更多的IP攝像頭，可以通過增加NVR和APT JBOD擴展柜系統以擴大存儲規模

管理方便：

　　NVR系統和APT 雙控10Gb存儲陣列都支持遠程管理，可以減輕IT管理員的負擔

這里面補充下，有朋友可能會問，現在市場上面也有少量的128路的NVR，因?yàn)镹VR是x86架構儲存+監控軟件，他本身也有磁盤陣列功能。

NVR主要用于中小型監控的方案中，但對于大型監控應用來說，NVR他短板大于他的優勢， 監控點多，碼流大，壓力高，容量大等問題，都會使它使用起來力不從心，而對于大型公共監控的要考慮其擴展性、易管理性，所以采用IP SNA的解決方案。
