北京監控安裝工程中常用的?？低昇VR錄像機的接入解碼轉發原理是什么？凱源恒潤北京監控安裝工程公司詳細闡述！

發布日期：2023-05-07 / 點擊次數：1248

北京監控安裝工程中常用的?？低昇VR錄像機的接入解碼轉發原理是什么？凱源恒潤北京監控安裝工程公司詳細闡述！

在北京監控工程施工中是否有過下面的疑問：
這臺錄像機，可以接什么監控攝像機呢？
能不能全部都接300萬甚至400萬的高清攝像機？

能不能接500萬的攝像機？

錄像機會不會經常顯示資源不足？

錄像機畫面會不會卡頓？

作為從業的你是否知道NVR有三種能力呢？

接入能力，解碼能力，轉發能力


第一，NVR接入能力

單路最高像素：

單路最高像素意味著錄像機每一路最大能接入多少像素的攝像機。


可以通過官網參數查詢到錄像機的單路最高像素。
比如，
DS-7100N-SN為200萬，
DS-7800N-K1為500萬。

規律：尾綴為SN\SNH的產品最大能力通常為200萬，尾綴為K1\K2\K4的產品最大能力通常為500萬。

常見錯誤：采購了4臺300萬像素的攝像機，卻選擇了單路最高像素為200萬的DS-7104N-SN，只得將300萬的攝像機降為200萬攝像機使用，失去300萬的效果。

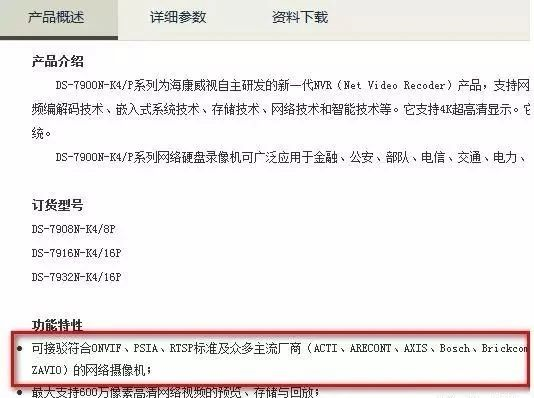

支持品牌：
網絡產品必須前后端兼容才可以正常使用，所以在搭配錄像機與攝像機時，首選同品牌的產品。
如果不能選擇同品牌的攝像機，通常需選擇支持標準ONVIF協議的攝像機。


接入帶寬：

接入帶寬決定著一臺錄像機到底可以接幾個幾百萬的攝像機，以及是否可以滿路數接入幾百萬的攝像機。一般要計算一下：
舉例：
DS-7808N-K1 官網查到接入帶寬是80Mbps

計劃接入8個DS-2CD3T45D-I3，

H.265的攝像機，400W分辨率，碼率為4.5Mbps。

4.5x8=36Mpbs＜80Mbps
接入帶寬大于碼流之和，所以DS-7808N-K1可接入8個DS-2CD3T45D-I3。
海康威視渠道經銷攝像機碼率一覽：
編碼方式像素型號舉例碼率
H.265200WDS-2CD3T25-I32.5M
300WDS-2CD3135F-I3.5M
400WDS-2CD3345-I4.5M
H.264100WDS-2CD1203-I32.5M
130WDS-2CD3212-I3(B)2.5M
200WDS-2CD3T20D-I34.5M
300WDS-2CD3132F-IW6.5M
400WDS-2CD3942F-I8.5M
注：碼率為主碼率與子碼率(0.5M)之和。

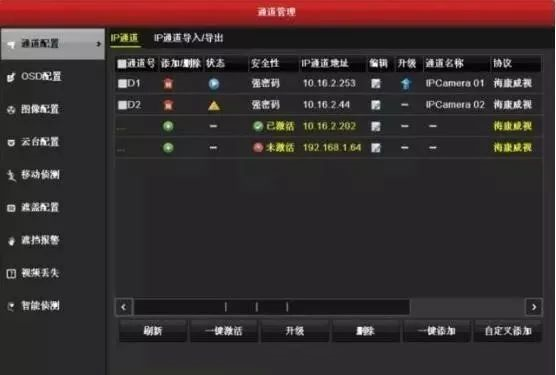

錄像機本地“網絡接收剩余帶寬”即剩余接入帶寬，如剩余帶寬小于攝像機的碼率了，則無法添加。
以上是對接入能力的介紹，在實際應用時，還應注意前后端產品類型搭配。如購買了項目高端型號的攝像機，就盡量選擇項目高端型號錄像機，若選擇了71N-SN等經銷經濟產品，會出現預覽、回放正常，但高端智能功能無法使用的情況。
第二，NVR解碼能力
滿足了上一節的條件，攝像機就可以被接入到錄像機里了，但是接進來能否預覽，是否會報“資源不足”錯誤呢？
使用攝像機時，“接入”與“解碼”是兩個概念。如滿足接入的條件，則可以被錄像機正常添加，正常錄像；但如果解碼資源不夠，正常添加的攝像機，會出現預覽或回放時提示“資源不足”，必須使用電腦或手機遠程預覽或回放。
什么是解碼能力？
解碼能力是錄像機本地輸出時，對圖像的處理能力。簡單說就是錄像機接VGA或HDMI顯示器時，顯示器上最大可以同時顯示多少個幾百萬的畫面，包括預覽和回放兩種情景。
錄像機取流機制：

錄像機解碼能力受芯片限制，在不超過最大能力的情況下根據本地預覽分屏模式自動選則主、子碼流預覽顯示。

分屏模式

取流策略

1畫面

(全屏)

主碼流

（高清720P、960P、1080P、300W、400W、500W）

4畫面

默認取主碼流，當窗口主碼流分辨率超過設備能力時自動切換為子碼流

6、8畫面

A、大窗口默認取主碼流，當大窗口主碼流分辨率超過設備能力時自動切換為子碼流

B、小窗口取子碼流

9、16、32畫面

子碼流

（標清CIF、QCIF、QVGA、VGA、D1）

不同錄像機解碼能力

目前主流錄像機解碼能力分三擋。

序號

解碼總能力

適用產品系列

1

4路720P

（H.264）

DS-7100N-SN、

DS-7100N-SN/P、

DS-7800N-SN、

DS-7100N-SNH

2

4路1080P

（H.265&H.264）

DS-7800N-K1、

DS-7800N-K1/C、

DS-7808N-K2、

DS-7816N-K2

3

8路1080P

（H.265&H.264）

DS-7832N-K2、

DS-7800N-K2/8P、

DS-7800N-K2/16P、

DS-7900N-K4、

DS-7900N-K4/8P、

DS-7900N-K4/16P


解碼資源是否足夠？
拿我們K4的設備來說，解碼資源有8路1080p，如7932N-SN接滿32路400萬的攝像機，會不會出現資源不足呢？

不會。

單畫面：取主碼流，8路1080p＞400萬
32畫面：取子碼流，8路1080p=16路720p=32路4CIF
攝像機默認子碼率為4CIF，32個正好足夠。

“資源不足”怎么辦？
當多畫面預覽，錄像機提示“資源不足”時，一般要做如下幾個步驟。

1，升級錄像機
錄像機在最新版本對取流機制都做了優化，所以遇到此問題，推薦先把錄像機升級到最新版本。
2，查看取流


錄像機在預覽的時候，左鍵單擊畫面會出現如上圖的控制條，選擇“通道信息”，如看到的是704x576（如上圖），或640x480等較小分辨率，則取到的是子碼流；如看到的是攝像機高清分辨率，如1920x1080，則是取到了主碼流。
根據錄像機取流機制，9、16、32畫面預覽應取子碼流，若此處查到的是主碼流，則是子碼流沒取到，因而占用了解碼資源，導致剩余資源不足，其他畫面報錯“資源不足”。
因子碼流是用于多畫面預覽，或網傳遠程預覽，節約解碼、帶寬等資源，所以錄像機對子碼流有上限要求。
對于老設備，子碼流分辨率需≤4CIF 碼率≤1024
對于新設備，子碼流分辨率需≤720p 碼率≤2048
3，修改子碼流參數
如發現錄像機沒有取到某個通道的子碼流，建議用IE瀏覽器直接訪問網絡攝像機，修改子碼流參數，建議將分辨率改為4CIF，碼率調為512k。
為什么不在錄像機上修改？
子碼流沒取到時，錄像機很有可能也沒有獲取到攝像機的子碼流參數，會出現本地?zé)o法修改，或修改后不生效的情況。


4，重新添加攝像機
成功修改攝像機參數后，在錄像機本地界面中重新添加此攝像機。

第三，轉發能力

轉發能力一般用于平臺，我們在客戶端或者平臺軟件添加設備的時候一般就是直接添加錄像機，然后平臺軟件里的設備里就可以看到NVR里面的所有攝像機，不管你是模擬，同軸還是網絡的。

當我們預覽、回放，甚至用解碼設備將攝像機圖像上到電視墻的時候我們就用的是這個NVR的轉發能力，一般與解碼設備配套用的多，最常用的就是第三方IPC接入NVR時候，解碼設備直接從NVR取流即可，一般NVR轉發能力都很強大，通常并不需要考慮太多。
